38

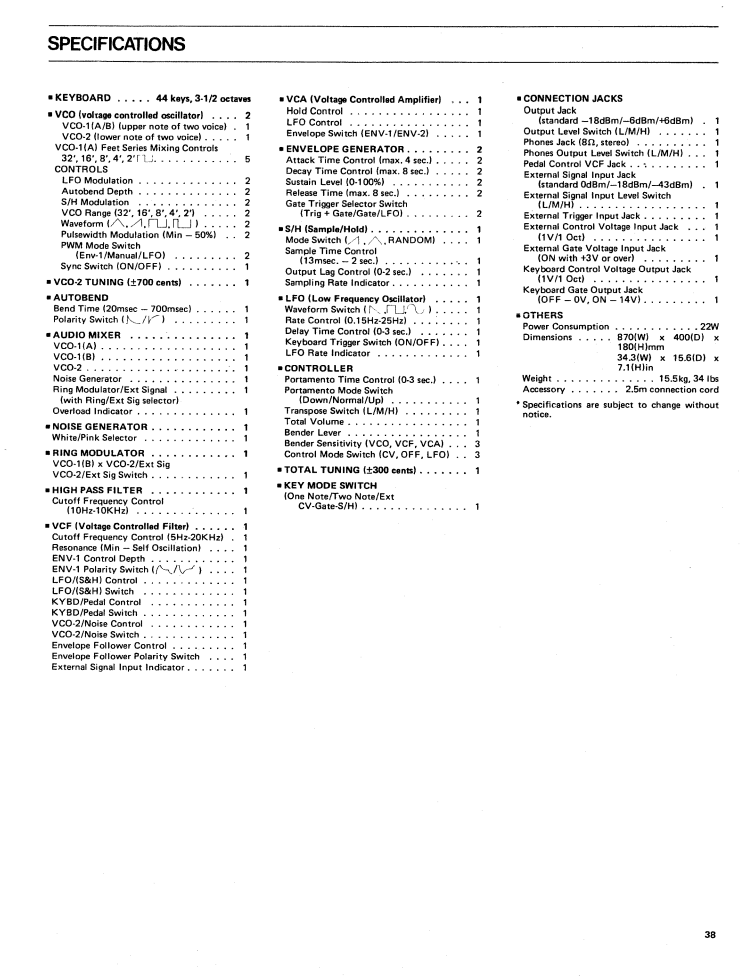

SPÉCIFICATIONS

CLAVIER
• 44 touches, 3 1/2 octaves

VCO (Oscillateur Commandé en Tension) – 2
• VCO-1/A(B) (gamme supérieure de la voix 1) – 1
• VCO-2 (gamme inférieure de la voix 2) – 1
• Commandes de Gamme de VCO-1/A(B) et VCO-2 : 32’, 16’, 8’, 4’, 2’ – 5
COMMANDES
• Modulation LFO – 2
• Modulation ENV – 2
• Modulation S/H – 2
• Gammes de VCO (32’, 16’, 8’, 4’, 2’) – 2
• Formes d’onde ( / \ / | / | ) – 2
• Modulation de largeur d’impulsion (Min = 50 %) – 2
• Interrupteur PWM – 2
• Source PWM (Env/Manuel/LFO) – 1
• Interrupteur Sync (ON/OFF) – 1

ACCORDEUR DE VCO (±100 cents) – 1

AUTOBEND
• Temps (descente – 700 msec) – 1
• Polarité ( / / ) – 1

MÉLANGEUR AUDIO
• VCO-1(A) – 1
• VCO-1(B) – 1
• VCO-2 – 1
• Générateur de bruit – 1
• Modulateur en anneau – 1
• Sélecteur d’Ext Sig/VCO-2 – 1

GÉNÉRATEUR DE BRUIT – 1
• Sélecteur Bruit blanc/Rose – 1

MODULATEUR EN ANNEAU – 1

FILTRE PASSE-HAUT – 1
• Commande de fréquence de coupure (10 Hz–10 kHz) – 1

VCF (Filtre Commandé en Tension) – 1
• Commande de fréquence de coupure (5 Hz–20 kHz) – 1
• Résonance (Min – Auto-oscillation) – 1
• Profondeur de contrôle ENV-1 – 1
• Interrupteur de polarité ENV-1 ( / / ) – 1
• Commande LFO(/S&H) – 1
• Interrupteur LFO(/S&H) – 1
• Interrupteur KYBD/Pédale – 1
• Interrupteur VCO-2/Bruit – 1
• Commande suiveur d’enveloppe – 1
• Interrupteur de polarité du suiveur d’enveloppe – 1
• Indicateur d’entrée signal externe – 1

VCA (Amplificateur Commandé en Tension) – 1
• Commande Hold – 1
• Commande LFO – 1
• Interrupteur de générateur d’enveloppe (ENV-1/ENV-2) – 1

GÉNÉRATEUR D’ENVELOPPE – 2
• Commande de temps d’attaque (max. 4 sec) – 2
• Commande de temps de déclin (max. 8 sec) – 2
• Commande de maintien (0–100 %) – 2
• Commande de temps de relâchement (max. 8 sec) – 2
• Sélecteur de déclenchement de porte – 2

S/H (Échantillonnage/Maintien) – 1
• Mode de sélection ( / / Aléatoire) – 1
• Commande de taux d’échantillonnage (13 msec – 2 sec) – 1
• Commande de retard de sortie (0,2 sec) – 1
• Commande de taux d’échantillonnage – 1

LFO (Oscillateur Basse Fréquence) – 1
• Formes d’onde ( / / / Bruit, LFO, Filt. Bruit) – 3
• Commande de taux (0,15 Hz–25 Hz) – 1
• Commande de temps de délai (0,4 sec) – 1
• Interrupteur de déclenchement retardé (ON/OFF) – 1
• Indicateur de taux LFO – 1

CONTRÔLEUR
• Roue de modulation (course 0,3 sec) – 1
• Commande de portamento (Rapide/Normal/Lent) – 1
• Commande de levier de Bender – 1
• Commande de sensibilité du Bender – 1
• Commande de tonalité – 1
• Commande de volume – 1

ACCORDAGE GLOBAL (±300 cents) – 1

COMMUTATEUR DE MODE DE CLAVIER
(One Note/Two Note/Ext CV-Gate-S/H) – 1

JACKS DE CONNEXION
• Sortie – 1
• Niveau de sortie – 1
• Prise casque (8 Ω, stéréo) – 1
• Sortie casque avec sélection de niveau – 1
• Prise de commande pédale de VCF – 1
• Prise d’entrée signal externe – 1
• Sélecteur de niveau signal externe – 1
• Prise de déclenchement externe – 1
• Prise d’entrée commande de tension externe – 1
• Prise d’entrée de porte de commande externe – 1
• Prise d’entrée tension de commande clavier – 1
• Sortie de porte clavier – 1

AUTRES
• Consommation : 22 W
• Dimensions : 1031 mm (L) × 400 (P) × 180 (H) mm
• Poids : 15,5 kg
• Accessoires : Cordon secteur 2,5 m
