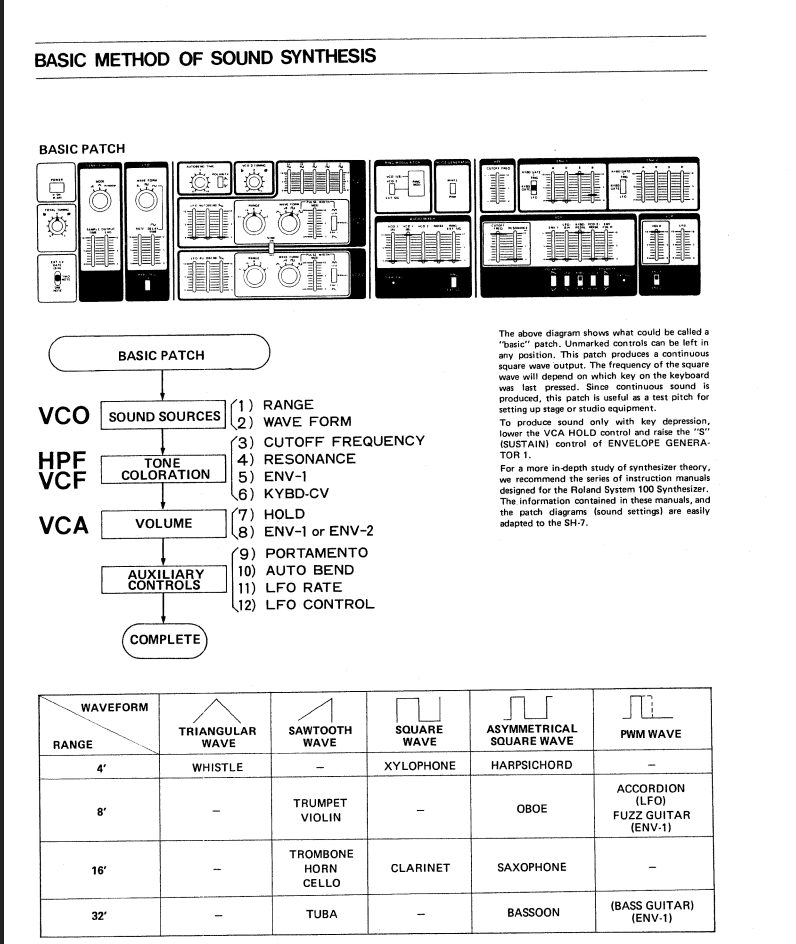

MÉTHODE DE BASE DE SYNTHÈSE SONORE

BASIC PATCH
(Positions illustrées sur le panneau supérieur de l’appareil.)

VCO — Sources sonores

1. RANGE (Plage)

2. WAVE FORM (Forme d’onde)

HPF / VCF — Coloration du timbre
3. CUTOFF FREQUENCY (Fréquence de coupure)
4. RESONANCE
5. ENV-1
6. KYBD-CV

VCA — Volume
7. HOLD
8. ENV-1 ou ENV-2

Contrôles auxiliaires
9. PORTAMENTO
10. AUTO BEND
11. LFO RATE
12. LFO CONTROL

Texte à droite :
Le diagramme ci-dessus montre ce qui pourrait être appelé un réglage « de base ».
Les commandes non indiquées peuvent être laissées dans n’importe quelle position.
Ce réglage produit une onde carrée continue.
La fréquence de l’onde carrée dépend de la dernière touche jouée sur le clavier.

Comme un son continu est produit, ce réglage est utile comme tonalité de test pour l’installation sur scène ou en studio.

Pour produire un son uniquement lorsqu’une touche est enfoncée, baissez le VCA HOLD et augmentez la commande “S” (SUSTAIN) du GÉNÉRATEUR D’ENVELOPPE 1.

Pour une étude plus approfondie de la théorie de la synthèse, nous recommandons la série de manuels du Roland System 100.
Les informations contenues dans ces manuels, ainsi que les diagrammes de réglages (patchs), sont facilement adaptables au SH-7.

Tableau des formes d’onde et plages
