🎯 PROCÉDURE D’ACCORDAGE DES OSCILLATEURS — MINIMOOG MODEL D

✳️ Objectif

Il peut arriver que la section analogique de votre Minimoog Model D nécessite un recalibrage afin de maintenir des performances optimales. Cette procédure doit uniquement être effectuée par un technicien qualifié. Veuillez suivre les étapes précisément et dans l’ordre.

⚠️ AVERTISSEMENT

Avant d’accorder votre Minimoog Model D, vous devez obligatoirement effectuer la procédure de Réinitialisation Globale (Global Reset) décrite à la page 22 du manuel. Sans cela, le calibrage pourrait échouer.

🔧 Réglages des boutons rotatifs (face avant)

Réglez les potentiomètres rotatifs du panneau avant comme suit :

TUNE : Centré
GLIDE : Complètement à gauche (CCW)
MODULATION MIX : Complètement à gauche (CCW)
OSC 1 OCTAVE : 8’
OSC 1 WAVEFORM : Dent de scie (Sawtooth)
OSC 2 OCTAVE : 8’
OSC 2 TUNE : Centré
OSC 2 WAVEFORM : Dent de scie (Sawtooth)
OSC 3 OCTAVE : 8’
OSC 3 TUNE : Centré
OSC 3 WAVEFORM : Dent de scie (Sawtooth)
OSC 1 VOLUME : 10
OSC 2 VOLUME : 10
OSC 3 VOLUME : 10
EXTERNAL SIGNAL VOLUME : 0
NOISE VOLUME : 0

🎚️ Interrupteurs du panneau avant

Positionnez les interrupteurs du panneau avant comme suit :

OSC 3 CTRL : ON (position haute)
OSC 1 WAVEFORM : ON
EXTERNAL INPUT : OFF
NOISE VOLUME : OFF
OSC 3 VOLUME : OFF

🎛️ Commandes du panneau gauche (LHC)

RĂ©glez les contrĂ´les LHC suivants :

PITCH WHEEL : Centré
MODULATION WHEEL : En bas
GLIDE : OFF
DECAY : OFF

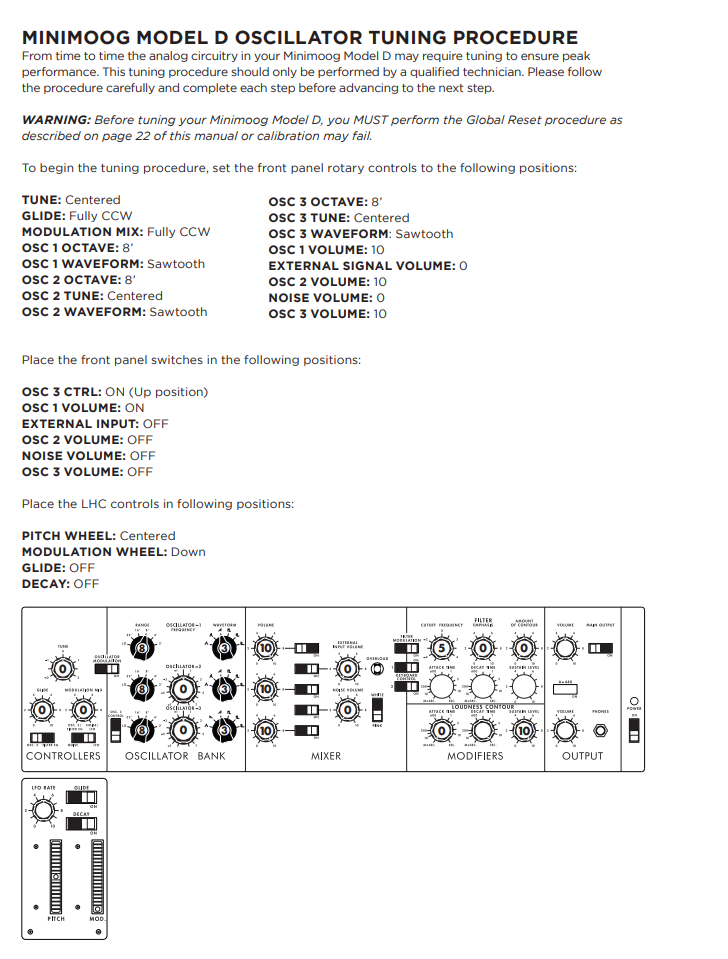

L’illustration en bas de page vous montre un rappel visuel du positionnement correct de chaque contrôle.
