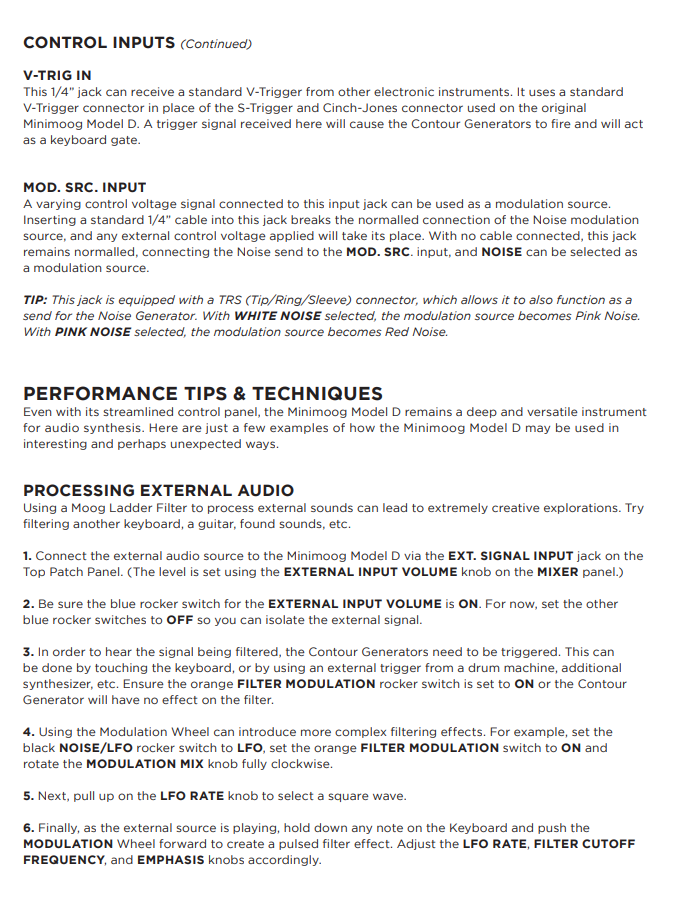

ENTRÉES DE CONTRÔLE (suite)

V-TRIG IN

Cette prise jack 6,35 mm (1/4") accepte un V-Trigger standard provenant d’autres instruments électroniques.
Elle remplace les anciens connecteurs S-Trigger ou Cinch-Jones du Minimoog original.

Lorsqu’un signal de déclenchement est reçu, il active les générateurs de contour comme un Gate clavier.

MOD. SRC. INPUT

Une tension de contrôle variable connectée à cette prise peut être utilisée comme source de modulation.

  • Insérer un câble standard 1/4" dans cette entrée interrompt la connexion normalisée du Noise Generator.
    Toute tension de contrôle externe prendra alors le relais.

  • Si aucun câble n’est branché, la prise reste normalisée et la sortie Noise est connectée à MOD. SRC.,
    ce qui permet d’utiliser le Noise comme source de modulation.

ASTUCE :
Cette prise est en TRS (Tip/Ring/Sleeve). Elle peut aussi servir à envoyer un signal de noise modulable.

  • WHITE NOISE sélectionné → la source de modulation devient PINK NOISE

  • PINK NOISE sélectionné → la source devient RED NOISE

ASTUCES & TECHNIQUES DE JEU

Même avec un panneau de contrôle épuré, le Minimoog Model D reste un instrument puissant et polyvalent pour la synthèse sonore.
Voici quelques exemples de son utilisation créative ou inattendue :

TRAITER DE L’AUDIO EXTERNE

Utiliser le Moog Ladder Filter pour traiter des sons externes (clavier, guitare, voix...) peut mener à des résultats très expressifs.

1. Connectez une source audio externe à l’entrée EXT. SIGNAL INPUT sur le Top Patch Panel.
Réglez son niveau via le bouton EXTERNAL INPUT VOLUME dans le panneau MIXER.

2. Assurez-vous que l’interrupteur bleu EXTERNAL INPUT VOLUME est activé (ON).
Laissez les autres interrupteurs bleus sur OFF pour isoler le signal externe.

3. Pour que le signal soit filtré, les générateurs d’enveloppe doivent être déclenchés.
Cela peut se faire :

  • via le clavier

  • via un déclencheur externe (boîte à rythmes, autre synthé...)

Vérifiez que l’interrupteur FILTER MODULATION est bien en ON, sinon le générateur de bruit n’aura aucun effet sur le filtre.

4. La Modulation Wheel permet d’ajouter des effets de filtre plus complexes.
Par exemple :

  • mettez l’interrupteur NOISE/LFO sur LFO

  • activez l’interrupteur FILTER MODULATION

  • tournez le bouton MODULATION MIX complètement à droite

5. Tirez légèrement vers le haut sur le bouton LFO RATE pour sélectionner une onde carrée.

6. Enfin, pendant la lecture de l’audio externe, maintenez une touche du clavier enfoncée
et poussez la Modulation Wheel vers le haut pour créer un filtrage pulsé.

Ajustez les boutons LFO RATE, FILTER CUTOFF FREQUENCY et EMPHASIS pour affiner l’effet.
