20

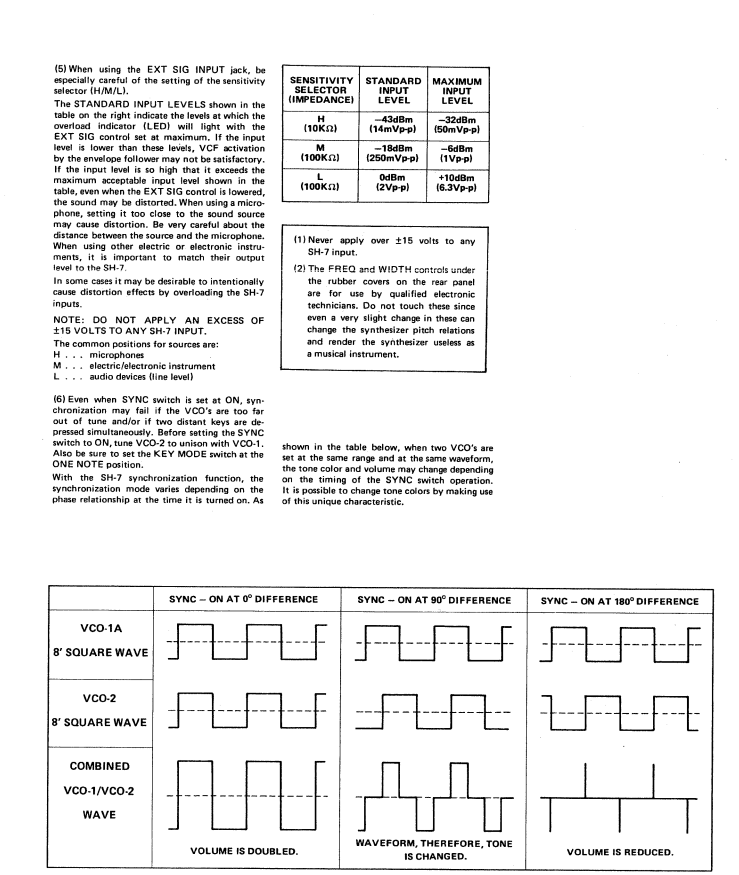

(5) Lors de l’utilisation de la prise EXT SIG INPUT, faites particulièrement attention au réglage du sélecteur de sensibilité (H/M/L).

Les NIVEAUX D’ENTRÉE STANDARD indiqués dans le tableau ci-dessous correspondent aux niveaux auxquels le voyant de surcharge (LED) s’allume lorsque le réglage EXT SIG est au maximum.
Si le niveau d’entrée est inférieur à ces valeurs, l’activation du VCF par le suiveur d’enveloppe risque de ne pas être satisfaisante.
Si le niveau d’entrée est si élevé qu’il dépasse le niveau d’entrée maximum acceptable indiqué dans le tableau, alors même en réduisant le contrôle EXT SIG, le son risque d’être déformé.

Lorsqu’un microphone est utilisé, le placer trop près de la source sonore peut provoquer de la distorsion. Soyez très attentif à la distance entre la source et le microphone.
Lorsque vous utilisez d’autres instruments électriques ou électroniques, il est important d’adapter leur niveau de sortie à l’entrée du SH-7.

Dans certains cas, il peut être souhaitable de provoquer intentionnellement des effets de distorsion en surchargeant les entrées du SH-7.

REMARQUE : Ne jamais appliquer plus de ±15 VOLTS à une entrée du SH-7.

Les positions courantes pour les sources sont :

  • H … microphones

  • M … instruments électriques/électroniques

  • L … appareils audio (niveau ligne)

(6) Même lorsque l’interrupteur SYNC est sur ON, la synchronisation peut échouer si les VCO sont trop désaccordés et/ou si deux touches éloignées sont enfoncées simultanément. Avant de mettre le commutateur SYNC sur ON, accordez le VCO-2 à l’unisson avec le VCO-1. Assurez-vous également que le KEY MODE est réglé sur la position ONE NOTE.

Avec la fonction de synchronisation du SH-7, le mode de synchronisation varie en fonction de la relation de phase au moment où elle est activée. Comme indiqué dans le tableau ci-dessous, lorsque les deux VCO sont réglés à la même plage et sur la même forme d’onde, la couleur tonale et le volume peuvent changer selon le moment où le commutateur SYNC est actionné.

Il est possible de modifier les couleurs tonales en tirant parti de cette caractéristique unique.

SÉLECTEUR DE SENSIBILITÉ (IMPÉDANCE)

Position NIVEAU D’ENTRÉE STANDARD NIVEAU D’ENTRÉE MAXIMUM
H (10 kΩ) –43 dBm (14 mV crête-à-crête) –32 dBm (50 mV crête-à-crête)
M (100 kΩ) –18 dBm (250 mV crête-à-crête) –6 dBm (1 V crête-à-crête)
L (100 kΩ) 0 dBm (2 V crête-à-crête) +10 dBm (6,3 V crête-à-crête)

(1) Ne jamais appliquer plus de ±15 volts à une entrée du SH-7.

(2) Les réglages FREQ et WIDTH situés sous les capuchons en caoutchouc à l’arrière de l’appareil sont réservés aux techniciens qualifiés. Ne pas les toucher car même un très léger changement peut modifier les relations de hauteur des oscillateurs et rendre le synthétiseur inutilisable en tant qu’instrument musical.

SYNC — ON à 0° DE DIFFÉRENCE
VCO-1A — onde carrée 8’
VCO-2 — onde carrée 8’
COMBINÉ onde VCO-1/VCO-2
LE VOLUME EST DOUBLÉ.

SYNC — ON à 90° DE DIFFÉRENCE
VCO-1A — onde carrée 8’
VCO-2 — onde carrée 8’
COMBINÉ onde VCO-1/VCO-2
FORME D’ONDE, PAR CONSÉQUENT, LE TON EST MODIFIÉ.

SYNC — ON à 180° DE DIFFÉRENCE
VCO-1A — onde carrée 8’
VCO-2 — onde carrée 8’
COMBINÉ onde VCO-1/VCO-2
LE VOLUME EST RÉDUIT.
