4

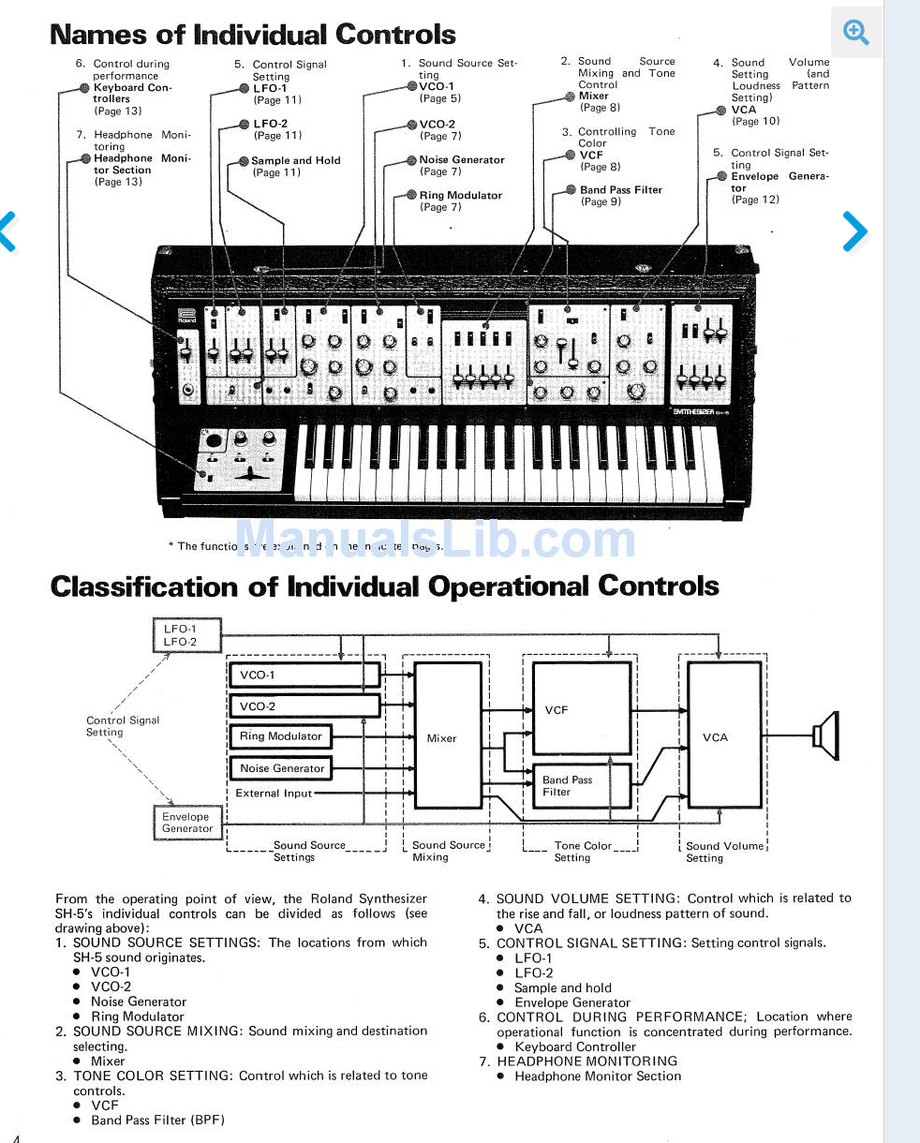

L’illustration du panneau de commande montre les grandes sections suivantes (avec les renvois vers les pages du manuel) :
Réglage des sources sonores
VCO-1 (page 5)
VCO-2 (page 7)
Générateur de bruit (Noise Generator, page 7)
Modulateur en anneau (Ring Modulator, page 7)
Mixage des sources et contrôle de destination
Mixeur (page 8)
Réglage de la couleur du son
VCF (page 8)
Filtre passe-bande (Band Pass Filter, page 9)
Réglage du volume sonore (et des variations dynamiques)
VCA (page 10)
Réglage des signaux de contrôle
LFO-1 (page 11)
LFO-2 (page 11)
Sample & Hold (page 11)
Générateur d’enveloppe (Envelope Generator, page 12)
Contrôle pendant le jeu
Contrôleurs de clavier (page 13)
Écoute au casque
Section de monitoring (page 13)
Les fonctions sont regroupées selon les familles logiques de traitement sonore.
Ce schéma fonctionnel montre comment les différentes sections du SH-5 interagissent :
RÉGLAGES DES SOURCES SONORES
Les emplacements d’où proviennent les sons dans le SH-5 :
VCO-1
VCO-2
Modulateur en anneau
Générateur de bruit
Entrée externe
MIXAGE DES SOURCES SONORES
Sélection du mixage des sources et de leur destination.
Mixeur
RÉGLAGE DE LA COULEUR DU SON
Commandes liées à la modification du timbre :
VCF
Filtre passe-bande (BPF)
RÉGLAGE DU VOLUME SONORE
Commande liée à l’amplitude, à l’attaque et à la durée du son.
VCA
RÉGLAGE DES SIGNES DE CONTRÔLE
Sources de modulation :
LFO-1, LFO-2
Sample & Hold
Générateur d’enveloppe
CONTRÔLE PENDANT LE JEU
Section utilisée activement pendant la performance.
Contrôleur de clavier
ÉCOUTE AU CASQUE
Section de monitoring au casque
