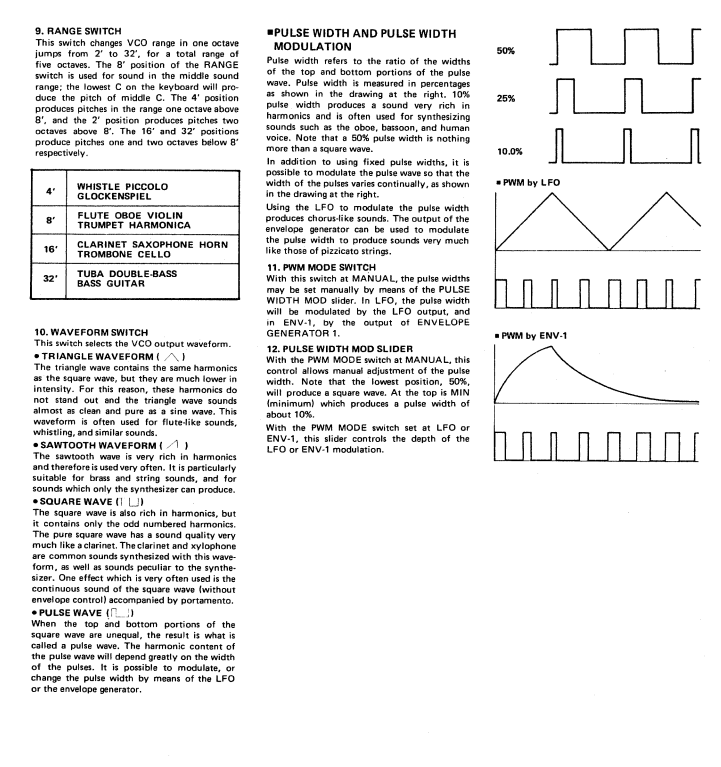

9. RANGE SWITCH
Cet interrupteur modifie la plage du VCO par sauts d’une octave, allant de 2’ à 32’, pour un total de cinq octaves.
La position 8’ de l’interrupteur RANGE est utilisée pour produire le son dans la plage médiane : la touche la plus basse du clavier produit le Do central.
La position 4’ produit des notes une octave au-dessus du 8’, et la position 2’ produit deux octaves au-dessus du 8’.
Les positions 16’ et 32’ produisent respectivement une et deux octaves en dessous du 8’.

Correspondances d’instruments :

• 4’ — Flûte piccolo, glockenspiel

• 8’ — Flûte, hautbois, violon, trompette, harmonica

• 16’ — Clarinette, saxophone, cor, trombone, violoncelle

• 32’ — Tuba, contrebasse, guitare basse

10. WAVEFORM SWITCH
Cet interrupteur sélectionne la forme d’onde de sortie du VCO.

• TRIANGLE WAVEFORM (∧ ∨)
  L’onde triangulaire contient les mêmes harmoniques que l’onde carrée, mais à un niveau beaucoup plus faible.
  Pour cette raison, les harmoniques ne ressortent pas et l’onde triangulaire a un son presque aussi pur qu’une onde sinusoïdale.
  Cette forme d’onde est souvent utilisée pour des sons de flûte, de sifflement ou similaires.

• SAWTOOTH WAVEFORM (/ )
  L’onde en dents de scie est très riche en harmoniques et est donc souvent utilisée.
  Elle convient particulièrement aux sons de cuivres et de cordes, ainsi qu’aux sons que seul un synthétiseur peut produire.

• SQUARE WAVE (▯)
  L’onde carrée est également riche en harmoniques, mais ne contient que des harmoniques impaires.
  L’onde carrée pure a une qualité proche de celle d’une clarinette.
  La clarinette et le xylophone sont des exemples d’instruments associés à cette forme d’onde.
  Une technique courante avec cette forme est le CONTINUOUS SQUARE WAVE (onde carrée continue), où la largeur d’impulsion est modulée par le LFO ou un générateur d’enveloppe.

• PULSE WAVE ([ ]‾[ ])
  Lorsque les parties haute et basse de l’onde carrée sont inégales, on obtient une onde pulsée.
  La tonalité dépendra de la largeur du pulse.
  Il est possible de moduler ou de changer cette largeur par le LFO ou le générateur d’enveloppe.

LARGEUR D’IMPULSION ET MODULATION DE LARGEUR D’IMPULSION

La largeur d’impulsion fait référence au rapport entre les parties haute et basse d’une onde pulsée.
Elle est mesurée en pourcentage, comme illustré dans le schéma à droite.

• Une largeur d’impulsion de 10 % produit un son nasillard très riche en harmoniques, souvent utilisé pour imiter des sons comme le hautbois, le basson ou la voix humaine.

• Une largeur de 50 % correspond à une onde carrée pure.

En plus d’utiliser des largeurs fixes, il est possible de moduler la largeur d’impulsion de façon à ce qu’elle varie continuellement, comme montré dans le schéma.

L’utilisation du LFO pour moduler la largeur d’impulsion crée des effets de type chœur.
La sortie du générateur d’enveloppe peut aussi moduler la largeur pour produire des sons évoquant le pizzicato ou le trémolo.

11. PWM MODE SWITCH
En position MANUAL, la largeur d’impulsion est réglée manuellement via le contrôle PULSE WIDTH.
En position LFO, la largeur d’impulsion est modulée par la sortie du LFO, et en position ENV.1, par la sortie du générateur d’enveloppe 1.

12. PULSE WIDTH MOD SLIDER
Avec le PWM MODE réglé sur LFO ou ENV.1, ce curseur permet d’ajuster manuellement la profondeur de modulation de la largeur d’impulsion.

Note : la position la plus basse (50 %) produit une onde carrée pure.
La position la plus haute correspond au minimum (MIN), ce qui produit une largeur d’impulsion d’environ 10 %.

Avec PWM MODE sur LFO ou ENV.1, ce curseur contrôle la profondeur de modulation appliquée par le LFO ou le générateur d’enveloppe 1.

50 % — Largeur d’impulsion correspondant à une onde carrée pure
25 % — Largeur d’impulsion réduite
10 % — Largeur d’impulsion très étroite, son nasillard riche en harmoniques

PWM by LFO — Modulation de largeur d’impulsion par LFO
(onde en triangle modulant la largeur de l’onde pulsée)

PWM by ENV-1 — Modulation de largeur d’impulsion par générateur d’enveloppe 1
(enveloppe ADSR modulant la largeur de l’onde pulsée)
