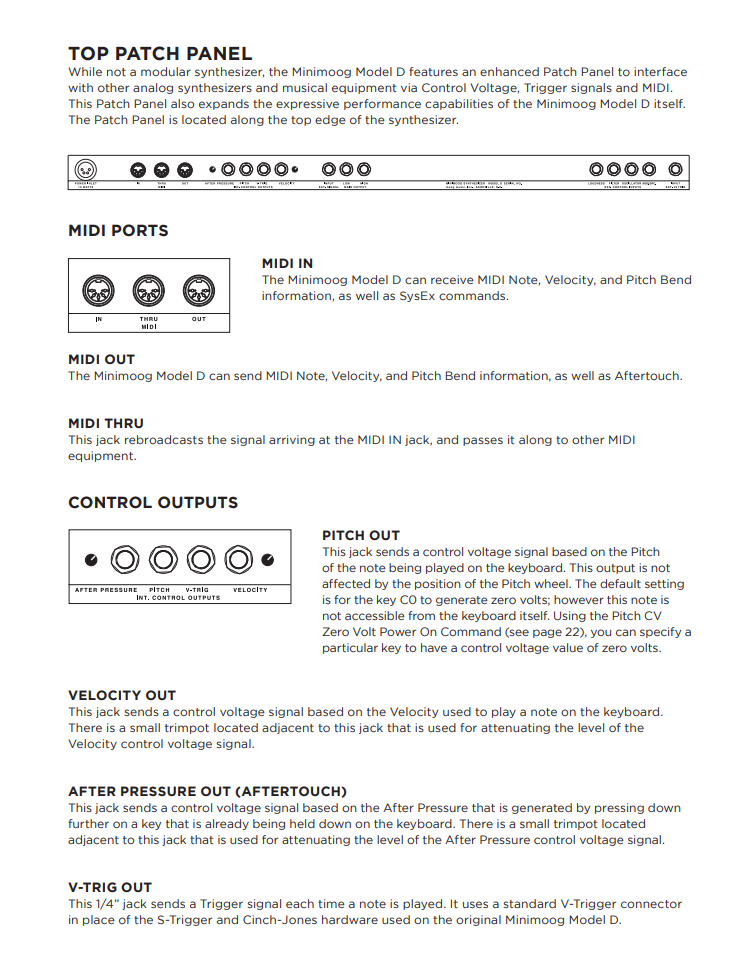

PANNEAU DE CONNEXION SUPÉRIEUR (TOP PATCH PANEL)

Bien que le Minimoog Model D ne soit pas un synthétiseur modulaire, il dispose d’un panneau de connexion avancé permettant de l’interfacer avec d’autres synthétiseurs analogiques et équipements via :

  • tension de contrôle (CV)

  • signaux de déclenchement (Trigger)

  • MIDI

Ce panneau étend aussi les capacités expressives du Model D lui-même.
Il est situé le long du bord supérieur du synthétiseur.

PORTS MIDI

MIDI IN

Le Minimoog Model D peut recevoir les données MIDI suivantes :

  • Note,

  • Vélocité,

  • Pitch Bend,
    ainsi que les commandes SysEx.

MIDI OUT

Le Model D peut envoyer :

  • MIDI Note,

  • Vélocité,

  • Pitch Bend,
    et Aftertouch.

MIDI THRU

Cette prise renvoie directement le signal MIDI entrant depuis MIDI IN, vers d’autres équipements.

SORTIES DE CONTRÔLE

PITCH OUT

Cette prise envoie une tension de contrôle (CV) correspondant à la hauteur de la note jouée sur le clavier.

  • Non affectée par la Pitch Wheel.

  • Par défaut, la note C0 génère une tension de 0 volt.
    Cette note n’est pas accessible directement depuis le clavier,
    mais vous pouvez la spécifier via la commande Pitch CV Zero Volt (voir page 22).

VELOCITY OUT

Cette sortie envoie un signal de tension de contrôle basé sur la vélocité (force de frappe) utilisée pour jouer une note.

Un petit trimpot adjacent permet d’atténuer le niveau de la tension de sortie.

AFTER PRESSURE OUT (AFTERTOUCH)

Cette sortie envoie une tension de contrôle générée par l’aftertouch (pression supplémentaire sur une touche déjà enfoncée).

Comme pour Velocity, un trimpot adjacent permet d’atténuer le niveau du signal.

V-TRIG OUT

Cette prise jack 6,35 mm (1/4”) envoie un signal de déclenchement (Trigger) chaque fois qu’une note est jouée.
Elle utilise un connecteur V-Trigger standard, remplaçant l’ancien S-Trigger Cinch-Jones utilisé sur le Minimoog Model D original.
