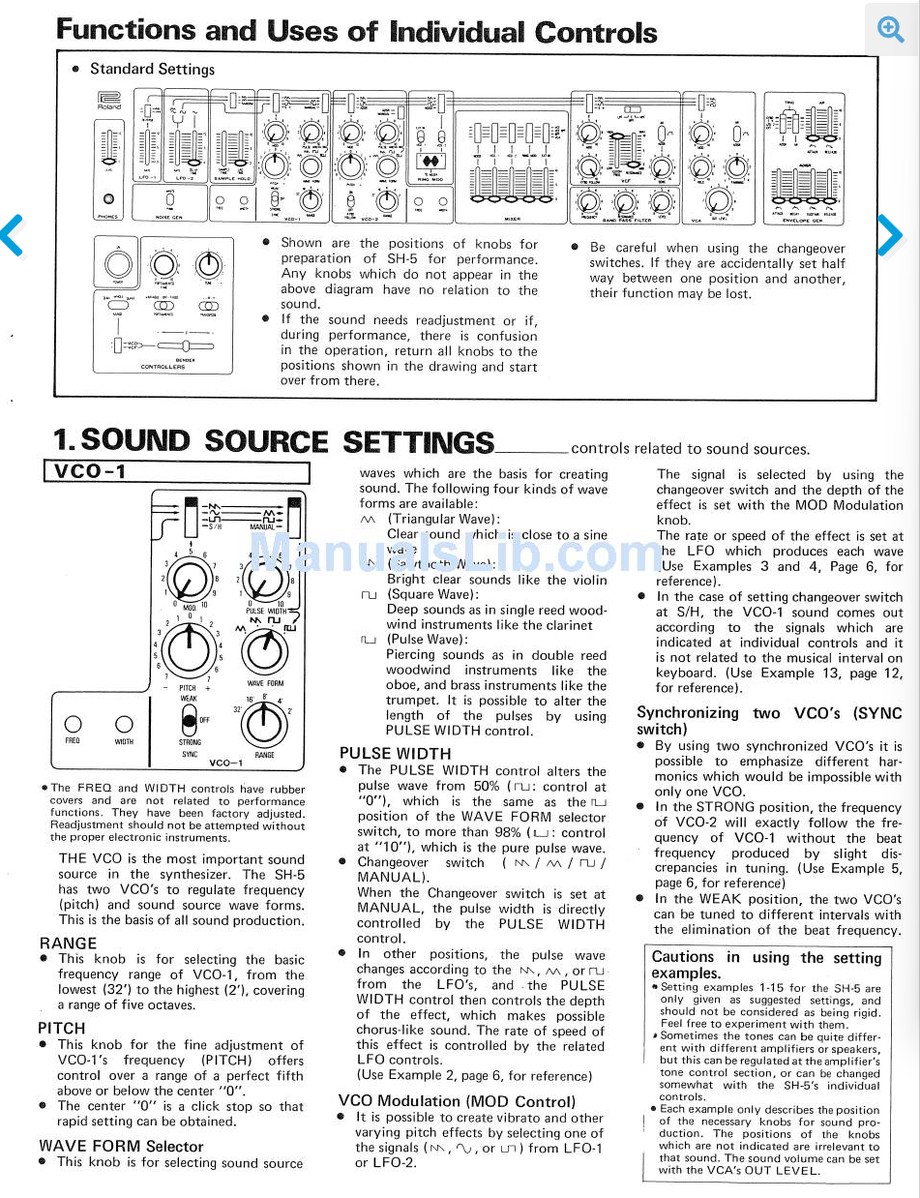

Fonctions et usages des commandes individuelles

⚙️ Réglages standards

  • Le schéma en haut montre les positions des potentiomètres pour préparer le SH-5 à la performance.

  • Tout bouton ne figurant pas sur ce schéma n’a pas d’incidence directe sur le son.

  • Si un réajustement est nécessaire, ou s’il y a confusion, remettez tous les boutons dans les positions indiquées sur le schéma, puis repartez de là.

  • ⚠️ Faites attention lors de l’utilisation des commutateurs à bascule : s’ils sont mal positionnés (à moitié entre deux états), leur fonction peut être perdue.

1. RÉGLAGES DE LA SOURCE SONORE — VCO-1

Le VCO est la source sonore la plus importante du synthétiseur. Le SH-5 propose deux VCO, chacun pouvant produire des formes d’onde sinusoïdales, triangulaires, carrées et impulsionnelles.
Voici les fonctions associées à VCO-1 :

RANGE

  • Sélectionne la plage de fréquences de base du VCO-1, de la plus basse (32') à la plus haute (2'), couvrant une plage de cinq octaves.

PITCH

  • Permet un ajustement fin de la hauteur du VCO-1.

  • Un clic central marque la note parfaite. La hauteur peut être ajustée au-dessus ou en dessous de ce point.

FORME D’ONDE (WAVE FORM Selector)

  • Sélectionne la forme d’onde utilisée comme base de la source sonore.

    • ▲ Onde triangulaire : claire et douce, proche d’un son sinusoïdal.

    • ▲ Onde en dents de scie (Saw) : sons brillants comme le violon.

    • ■ Onde carrée : sons profonds comme un hautbois.

    • ■ Onde impulsionnelle (Pulse) : sons perçants, proches de la trompette.
      → Il est possible d’en ajuster la largeur avec PULSE WIDTH.

PULSE WIDTH (Largeur d'impulsion)

  • Permet de faire varier la largeur de l’impulsion d’une onde carrée :

    • De 50 % (position "0") → forme carrée standard

    • À plus de 98 % (position "10") → onde impulsionnelle très étroite

  • En mode MANUAL, la largeur est contrôlée directement par le bouton PULSE WIDTH.

  • Sinon, elle peut être modulée par des signaux LFO (LFO-1 ou 2), ce qui crée des effets de chorus ou de vibrato.

MODULATION DU VCO (Contrôle MOD)

  • Permet d’introduire des variations de hauteur via LFO-1 ou LFO-2.

  • Sélectionnez l’un des signaux de modulation (∧∧, ∨∨, ou ∪∩) en fonction de la source (LFO-1 ou 2).

Synchronisation des deux VCO (SYNC switch)

  • Mode FORT (Strong position) : la fréquence de VCO-2 est complètement verrouillée sur celle du VCO-1 → son très harmonique.

  • Mode FAIBLE (Weak position) : VCO-2 est toujours lié à VCO-1 mais avec des différences de cycle → produit un effet de battement.

Précautions d’usage

  • Certains réglages (1–15) sont désignés par des exemples sonores dans les pages suivantes.

  • Faites attention à bien ajuster le LEVEL du VCA, surtout lors de l’utilisation d’une seule sortie.

  • Si aucun son n’est produit, vérifiez la position des interrupteurs à bascule et le niveau de sortie du VCA.
