13

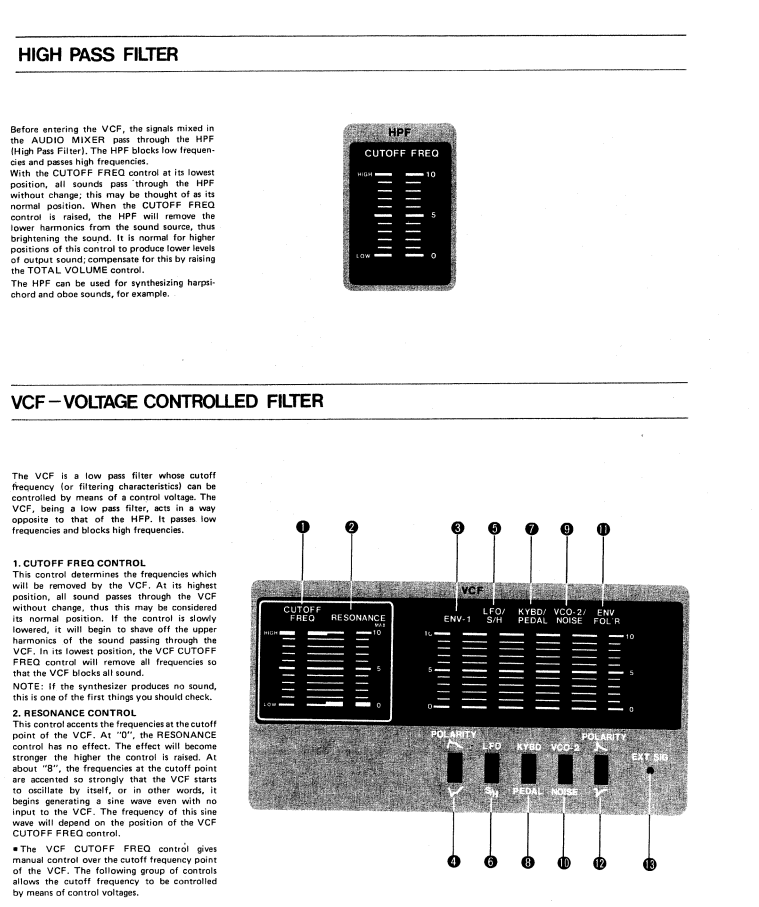

FILTRE PASSE-HAUT

Avant d’entrer dans le VCF, les signaux mixés dans le MÉLANGEUR AUDIO passent par le HPF (High Pass Filter).
Le HPF bloque les basses fréquences et laisse passer les hautes fréquences.

Avec la commande CUTOFF FREQ réglée à sa position la plus basse, tous les sons passent à travers le HPF sans changement ; cela peut être considéré comme sa position normale.
Lorsque la commande CUTOFF FREQ est augmentée, le HPF enlève les harmoniques inférieures de la source sonore, ce qui éclaircit le son.

Il est normal que les positions plus hautes de cette commande produisent des niveaux de sortie plus faibles ; compensez cela en augmentant la commande TOTAL VOLUME.

Le HPF peut être utilisé pour synthétiser par exemple des sons de clavecin et de hautbois.





VCF – Filtre Commandé en Tension

Le VCF est un filtre passe-bas dont la fréquence de coupure (ou caractéristiques de filtrage) peut être contrôlée au moyen d’une tension de commande.
Étant un filtre passe-bas, le VCF agit de façon opposée au HPF : il laisse passer les basses fréquences et bloque les hautes fréquences.

1. CUT OFF FREQ CONTROL

Ce réglage détermine les fréquences qui seront éliminées par le VCF.
À sa position la plus haute, tout le son passe à travers le VCF sans être modifié — c’est sa position normale.
Si on abaisse le réglage, il commence à supprimer les harmoniques supérieures du signal qui traverse le VCF.
À sa position la plus basse, le contrôle VCF CUTOFF FREQ élimine toutes les fréquences de sorte que le VCF bloque tout le son.

REMARQUE : si le synthétiseur ne produit aucun son, c’est l’une des premières choses à vérifier.

2. RESONANCE CONTROL

Ce réglage accentue les fréquences situées au point de coupure du VCF.
À « 0 », la résonance n’a aucun effet.
Plus on l’augmente, plus l’accentuation devient forte.
Au-delà de « 8 », les fréquences à la coupure sont tellement renforcées que le VCF commence à osciller de lui-même — autrement dit, il génère un son de type onde sinusoïdale même sans signal en entrée.
La fréquence de cette oscillation dépendra de la position du réglage VCF CUTOFF FREQ.

Le contrôle VCF CUTOFF FREQ donne un réglage manuel de la fréquence de coupure du VCF.
Les réglages suivants permettent de contrôler cette fréquence au moyen de tensions de commande.

1. FRÉQ. DE COUPURE (CUTOFF FREQ)
2. RÉSONANCE (RESONANCE)

3. ENV-1
4. LFO / S&H
5. CLAVIER (KYBD)
6. VCO-2
7. PÉDALE / BRUIT (PEDAL / NOISE)
8. ENV-2 FOL R

9. POLARITÉ (POLARITY)
10. LFO
11. CLAVIER (KYBD)
12. VCO-2
13. PÉDALE / BRUIT (PEDAL / NOISE)

14. POLARITÉ (POLARITY)
15. SIGNAL EXT. (EXT. SIG)





  • Les curseurs 1 et 2 → contrôles manuels :

    1. Cutoff Freq = fréquence de coupure du filtre passe-bas.

    2. Resonance = accentuation autour de la fréquence de coupure (peut aller jusqu’à l’auto-oscillation).

  • Les curseurs 3 à 8 → contrôles de modulation par tension (CV) :

    • 3. ENV-1 → modulation de la coupure par l’enveloppe 1.

    • 4. LFO/S&H → modulation par le LFO ou le Sample & Hold.

    • 5. KYBD → modulation par le suivi du clavier (keyboard tracking).

    • 6. VCO-2 → modulation par le signal de VCO-2.

    • 7. PEDAL/NOISE → modulation par pédale CV externe ou bruit.

    • 8. ENV-2 FOL R → modulation par l’enveloppe 2 (follower / release).

  • Les interrupteurs 9 à 12 → choisissent la polarité ou la source de chaque modulation.

    • Ils déterminent si la modulation agit en positif ou en négatif sur la fréquence de coupure, ou changent la source.

  • 13. EXT SIG → sélectionne une source audio externe pour passer dans le VCF.
