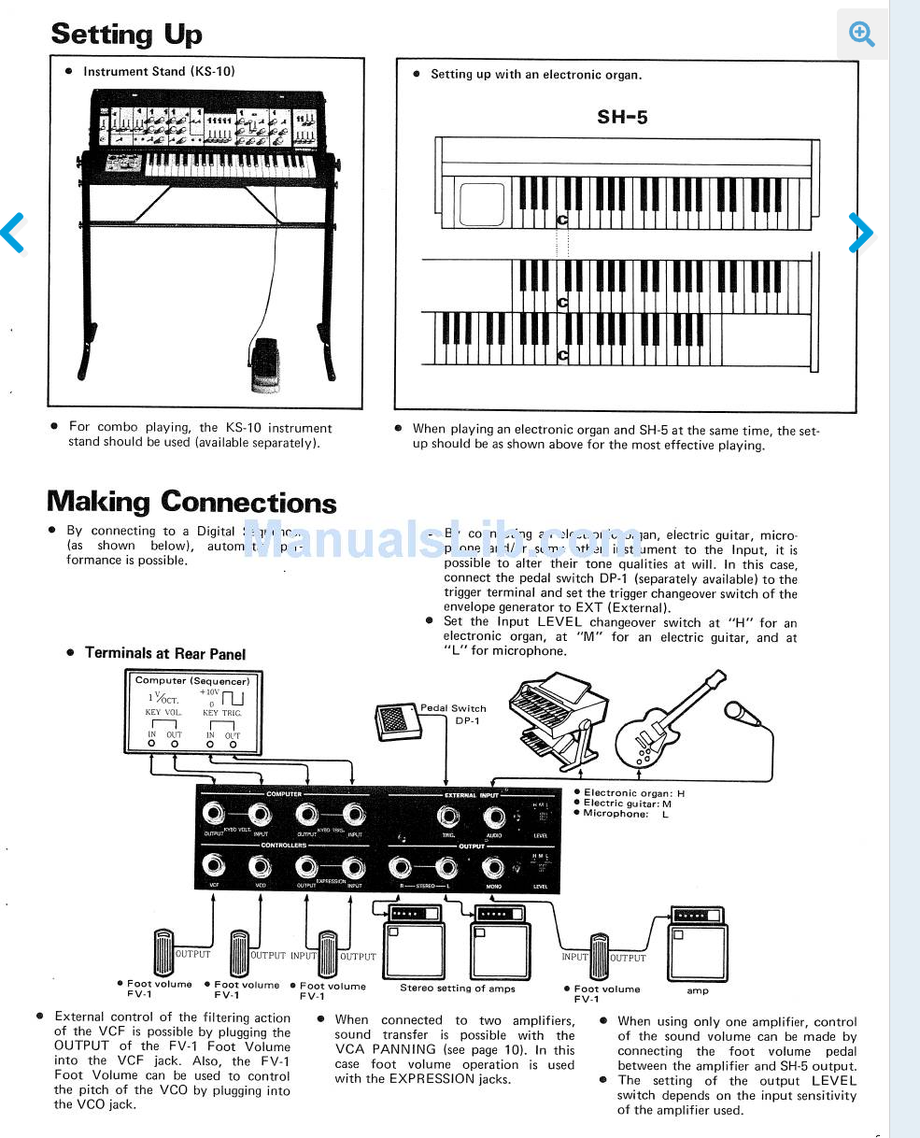

Mise en place

• Support d’instrument (KS-10)
  Pour un jeu en configuration combo, le support KS-10 doit être utilisé (disponible séparément).

• Installation avec un orgue électronique
  Lorsque vous jouez simultanément sur un orgue électronique et le SH-5, l’installation doit être effectuée comme illustré ci-dessus pour un jeu optimal.

Raccordements

• En connectant un séquenceur numérique (comme illustré ci-dessous), un jeu automatique est possible.

• En connectant un orgue électronique, une guitare électrique, un micro ou un autre instrument à l’entrée, il est possible de modifier librement leurs qualités sonores.
  Dans ce cas, connectez le pédalier DP-1 (disponible séparément) à la borne de déclenchement, et placez l’interrupteur de source de l’enveloppe sur EXT (Externe).

• Réglez l’interrupteur LEVEL selon le type d’entrée :
  "H" pour un orgue électronique
  "M" pour une guitare électrique
  "L" pour un microphone

Bornes à l’arrière

Légende de gauche à droite :

• Ordinateur (séquenceur) :
  Borne KEY VOL / TRIG
  (entrée de tension de commande et de déclenchement)

• Pédalier DP-1 (interrupteur de pédale) :
  connecté à la borne TRIG pour déclencher l’enveloppe.

• Orgue électronique

• Guitare électrique

• Microphone

• Sorties stéréo vers amplis

• Foot volume (FV-1) x 3

  • Peut contrôler le filtrage externe (VCF) en se branchant sur la sortie de l’entrée VCF.

  • Peut aussi contrôler la hauteur (pitch) du VCO via l’entrée VCO.

  • Si deux amplificateurs sont utilisés, la stéréo est contrôlable via les prises d’expression (EXP).

• Remarques :

  • Si un seul amplificateur est utilisé, le volume général peut être contrôlé via la sortie casque du SH-5.

  • Le réglage de LEVEL doit correspondre à la sensibilité d’entrée de l’ampli utilisé.
