OUTPUT

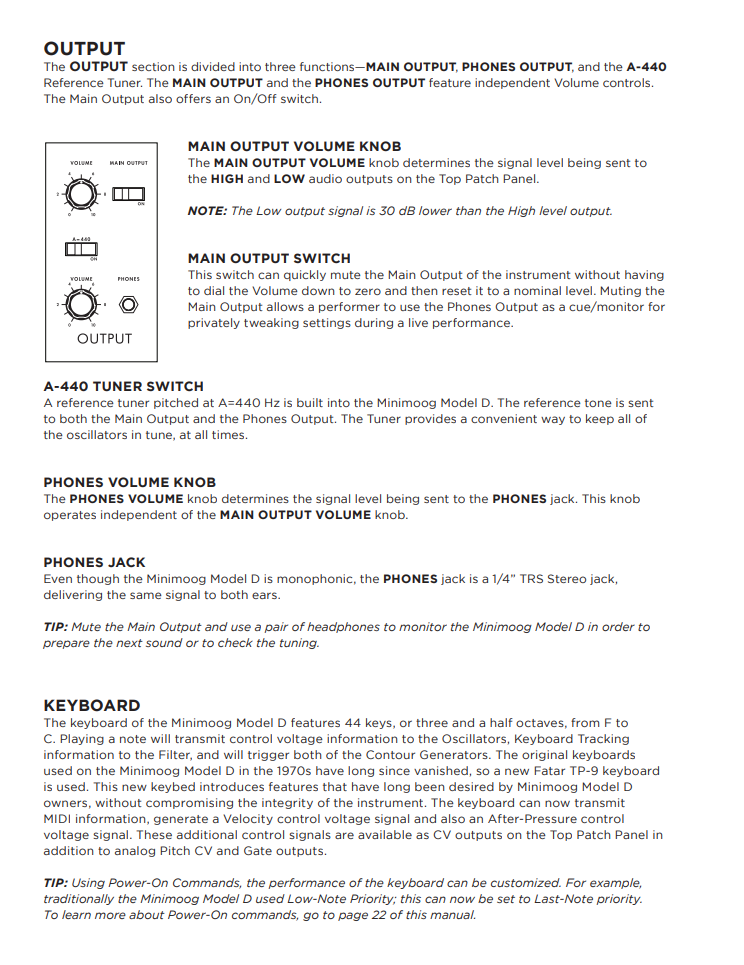

La section OUTPUT se divise en trois fonctions principales :

  • MAIN OUTPUT

  • PHONES OUTPUT

  • A-440 Reference Tuner

Les sorties MAIN OUTPUT et PHONES disposent chacune de leur propre contrôle de volume indépendant.
La sortie principale propose également un interrupteur marche/arrêt.

MAIN OUTPUT VOLUME KNOB

Ce bouton détermine le niveau du signal envoyé aux sorties HIGH et LOW situées sur le Top Patch Panel.

REMARQUE : Le signal de la sortie LOW est 30 dB plus faible que celui de la sortie HIGH.

MAIN OUTPUT SWITCH

Cet interrupteur permet de couper rapidement la sortie principale sans avoir à tourner le bouton de volume à zéro, ce qui permet de revenir facilement à un niveau prédéfini ensuite.

Cela permet par exemple d’utiliser la sortie PHONES pour écouter ou préparer un son en silence pendant une performance en direct.

A-440 TUNER SWITCH

Un accordeur de référence à 440 Hz est intégré au Minimoog Model D.
Le signal de référence est envoyé à la fois vers la sortie principale et la sortie casque.

Cela permet un accordage rapide et pratique des oscillateurs à l’unisson.

PHONES VOLUME KNOB

Ce bouton règle le niveau du signal envoyé à la prise casque (PHONES).
Il fonctionne indépendamment du bouton MAIN OUTPUT VOLUME.

PHONES JACK

Bien que le Model D soit monophonique, la prise casque (PHONES) est une prise jack TRS 1/4" stéréo,
qui délivre le même signal dans les deux oreilles.

ASTUCE : Coupez la sortie principale et utilisez un casque pour préparer le prochain son ou vérifier l’accordage en silence.

KEYBOARD

Le clavier du Minimoog Model D comporte 44 touches, soit trois octaves et demie, de Fa à Do.

  • Jouer une note envoie une tension de contrôle aux oscillateurs, au filtre, et déclenche les générateurs d’enveloppe.

  • Les claviers d’origine utilisés dans les années 1970 ayant disparu, un nouveau clavier Fatar TP-9 a été intégré.
    Il répond aux attentes des utilisateurs actuels sans altérer l’authenticité de l’instrument.

Le nouveau clavier permet de :

  • transmettre des données MIDI,

  • générer une tension de vélocité (Velocity),

  • générer une tension d’Aftertouch.

Ces signaux sont disponibles en CV (Contrôle de tension) via les sorties du Top Patch Panel, en plus des signaux classiques de Pitch CV et Gate.

ASTUCE :
Grâce aux commandes d’allumage (Power-On Commands), le comportement du clavier peut être personnalisé.
Par exemple, le Minimoog Model D utilisait autrefois le mode Low-Note Priority ;
désormais, il peut être configuré pour Last-Note Priority, etc.
→ Voir page 22 pour plus de détails.
